Ecualización en ADCs de Alta Velocidad para Comunicaciones del Futuro
Date:
El Desafío de la Velocidad en las Comunicaciones Modernas
La demanda de mayor ancho de banda en sistemas de comunicación, impulsada por tecnologías como 5G, 6G y la inteligencia artificial, requiere componentes cada vez más rápidos. Uno de los cuellos de botella más importantes son los convertidores analógico-digitales (ADCs), encargados de digitalizar las señales del mundo real.
Una arquitectura prometedora para superar los límites de velocidad es el FI-ADC (Frequency-Interleaved ADC). Este enfoque divide el espectro de una señal de banda ancha en sub-bandas más pequeñas, las digitaliza por separado con ADCs más lentos y luego las reconstruye digitalmente. Aunque esta técnica soluciona problemas de sincronización de otros métodos, introduce sus propias distorsiones, especialmente en las frecuencias donde las sub-bandas se unen.
En el trabajo de investigación “Analysis of Equalization Strategies for Broadband Frequency-Interleaved ADCs”, exploramos cómo corregir estas distorsiones mediante el procesamiento digital de señales (DSP).
El Problema: Distorsiones en el Punto de Unión

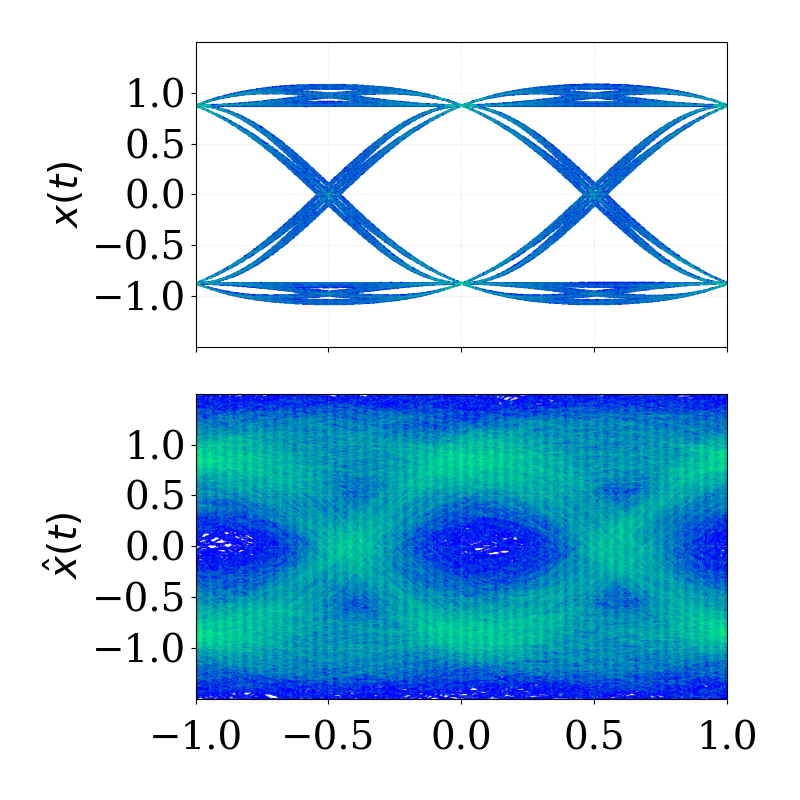

El estudio se centra en un FI-ADC de 10 GHz con dos canales. Las simulaciones muestran que las mayores distorsiones ocurren alrededor de la frecuencia de corte de 5 GHz, justo en la transición entre las dos sub-bandas. Estas imperfecciones degradan la calidad de la señal, como se muestra en la imagen siguiente, lo que hace necesario diseñar un ecualizador digital para compensarlas.
La Solución: Dos Estrategias de Ecualización
En este artículo, se propusieron y compararon dos enfoques de ecualización para corregir los errores introducidos por el hardware del FI-ADC:
- Ecualizador Unidimensional (1D): Un filtro digital que aplica una única corrección de frecuencia a la señal ya reconstruida.
- Ecualizador Bidimensional (2D): Un sistema más complejo que procesa las salidas de cada canal del ADC por separado, permitiendo corregir no solo las distorsiones de cada rama sino también el “crosstalk” o interferencia entre ellas.
Resultados Clave
El rendimiento de ambos ecualizadores se evaluó mediante simulaciones utilizando métricas clave como el Error Cuadrático Medio (MSE), la apertura del diagrama de ojo y el Número Efectivo de Bits (ENOB).

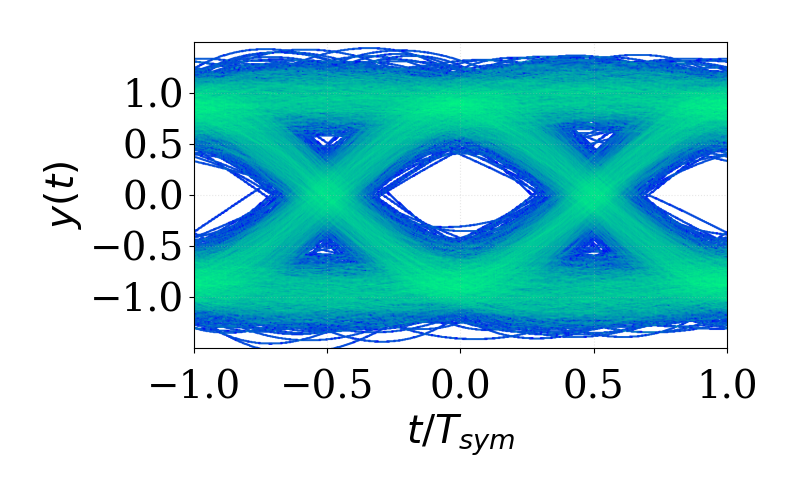

- Ambos ecualizadores son efectivos: Las dos estrategias lograron compensar con éxito las distorsiones del FI-ADC. Como se muestra en la siguiente imagen.
- El ecualizador 1D muestra un rendimiento global ligeramente superior: En métricas generales como el MSE y la apertura del ojo, el enfoque 1D fue marginalmente mejor.

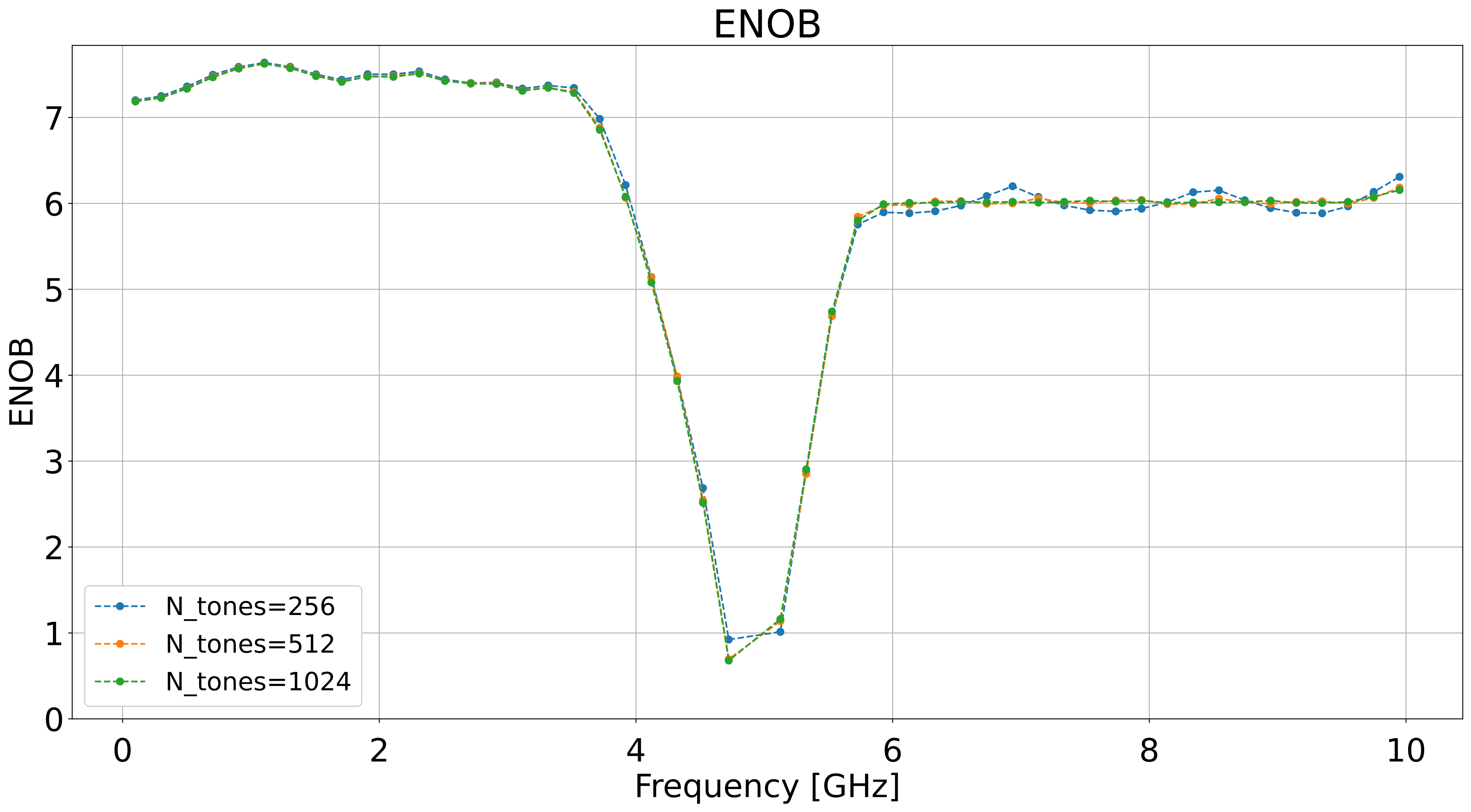

- El rendimiento varía según la frecuencia: Ambos ecualizadores mostraron un excelente rendimiento en la sub-banda de baja frecuencia (con un ENOB superior a 7 bits, cercano al máximo teórico de 8 bits). En la sub-banda de alta frecuencia, el rendimiento fue inferior (ENOB de 6 bits). Como muestran las imágenes siguientes, la primera imagen corresponde al ecualizador 1D y la segunda al 2D.:
- La zona de transición sigue siendo un desafío: El rendimiento de ambos ecualizadores se degrada notablemente en la frecuencia de corte de 5 GHz, lo que indica la necesidad de futuras investigaciones para mejorar la compensación en esta región crítica.
Conclusión
El estudio confirma que la ecualización digital es una herramienta fundamental para viabilizar el uso de arquitecturas FI-ADC en aplicaciones de banda ancha. Se demostró que un ecualizador 1D, aunque más simple, puede ofrecer un rendimiento global ligeramente superior para las señales probadas.
La elección de la estrategia de ecualización más adecuada dependerá de los requisitos específicos de cada aplicación. Sin embargo, el principal desafío a futuro sigue siendo la compensación de las distorsiones en las bandas de transición de los filtros, un área clave para continuar investigando.
